Датчик оптический цифровой «ТКА-ДОЦ»

Описание

Динамический диапазон значений измеряемой величины	1,00 ÷ 1 000 000
Пределы допускаемой основной относительной погрешности измерения	± 10,0 %
Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С	± 3,0 %
Размерность измеряемой величины в зависимости от типа датчика: Облучённость Освещённость Яркость	мВт/м2 лк кд/м2
Длительность единичного измерения	2 мс
Угловая характеристика чувствительности датчика в зависимости от типа*
Облучённость по уровню 0.5, не менее	± 15,0 °
Освещённость	косинусная
Яркость по уровню 0.5, не менее	± 20,0 °
Эксплуатационные параметры
Рабочее напряжение интерфейса UART	3 В

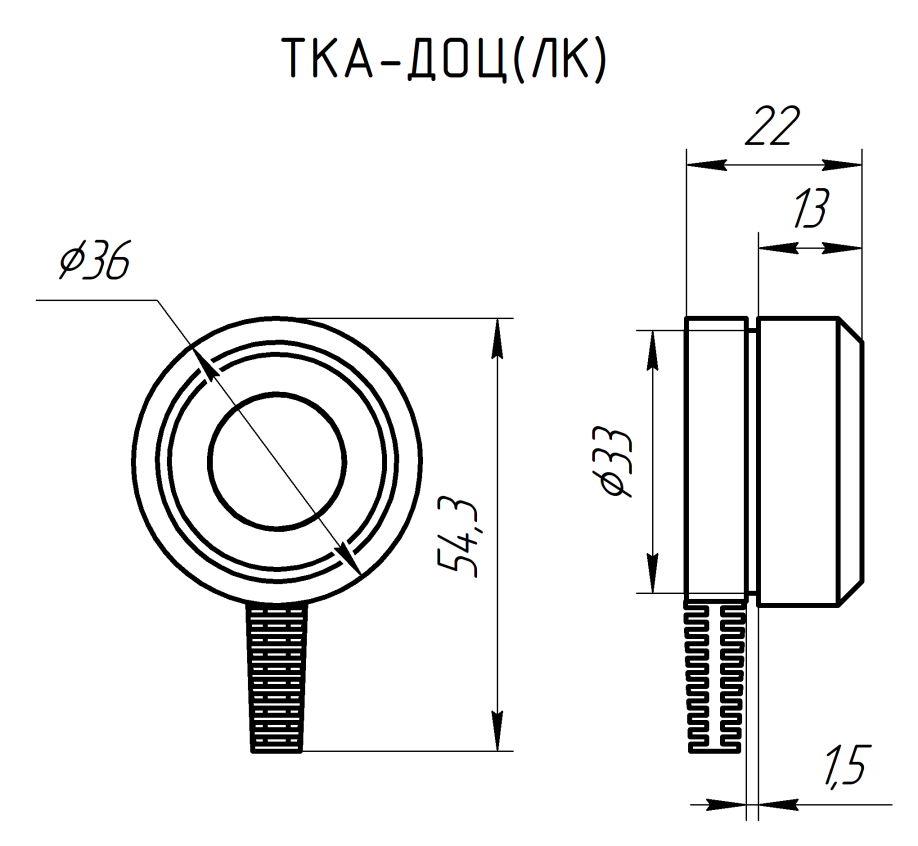

Габаритные размеры датчика, не более	Ø40 х 30 мм
Длина кабеля, не менее	1,2 м
Тип разъёма	4-х контактный mini XLR
Масса, не более	100 г
Температура окружающего воздуха	от -30 до +60 °С
Относительная влажность воздуха при температуре окружающего воздуха +25 °С	до 98 %
Диапазон атмосферного давления	80 ÷ 110 кПа

Условия эксплуатации: от -30 до +60 °С. Вывод информации по UART. Поставляется с заводской калибровкой. Условия поставки 100 % предоплаты. Срок изготовления до 30 рабочих дней после оплаты.

Датчик предназначен для измерения (в зависимости от типа датчика) облучённости в областях спектра:

• 315 — 400 нм (зона УФ-А),
• 280 — 315 нм (зона УФ-В),
• 280 — 400 нм (зона УФ-А+В),
• 200 — 280 нм (зона УФ-С),

освещённости или яркости в видимой области спектра.

Конструктивно датчик выполнен в виде единого блока с кабелем для осуществления подключения питания и обмена данными. Принцип работы датчика заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей передачей результата измерения по проводному интерфейсу в виде цифрового кода. В корпусе датчика по диаметру сделана проточка шириной 2,4 мм для крепления датчика на штативное крепление (опция) или на оснастке, имеющейся у потребителя. Для работы датчика подключение может производиться к Блоку обработки информации (ЮСУК.10.0002 БОИ «ТКА-УФД», поставляется отдельно) или любому устройству, имеющему соответствующие характеристики. Обмен данными производится по протоколу UART. Параметры подключения:

• Бодрейт (Baud rate) 115200;
• Биты данных (Data bits) 8;
• Стоп-биты (Stop bits) 1;
• Четность (Parity) нет (none).

Датчик облученности Расположите датчик плоскостью фотометрирования в точке измерения по направлению к измеряемому объекту. Плоскость фотометрирования зависит от спектрального диапазона датчика облученности. Проследите за тем, чтобы на входную диафрагму не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Угловой размер измеряемого источника излучения, видимый из точки измерения, не должен превышать ±10°. Датчик освещенности. Плоскостью фотометрирования является внешняя грань рассеивателя, при этом она совпадает с внешней гранью корпуса датчика. Конструкция корпуса обеспечивает угловую косинусную характеристику чувствительности. Для проведения измерений расположите датчик плоскостью фотометрирования в точке измерения. Убедитесь в равномерности освещенности на входном окне датчика. Датчик яркости. Данный вид датчика предназначен для измерения яркости протяженных самосветящихся объектов накладным методом. Для измерения расположите датчик вплотную к объекту измерения без зазоров. При этом яркость объекта в поле зрения прибора должна быть равномерной.
