Спектроколориметр “ТКА-ВД”/02

Спектроколориметр “ТКА-ВД”/02

ЦЕНА:

ЦЕНА:

120000 руб.

Измерение координат цветности и расчет коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931 г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками.

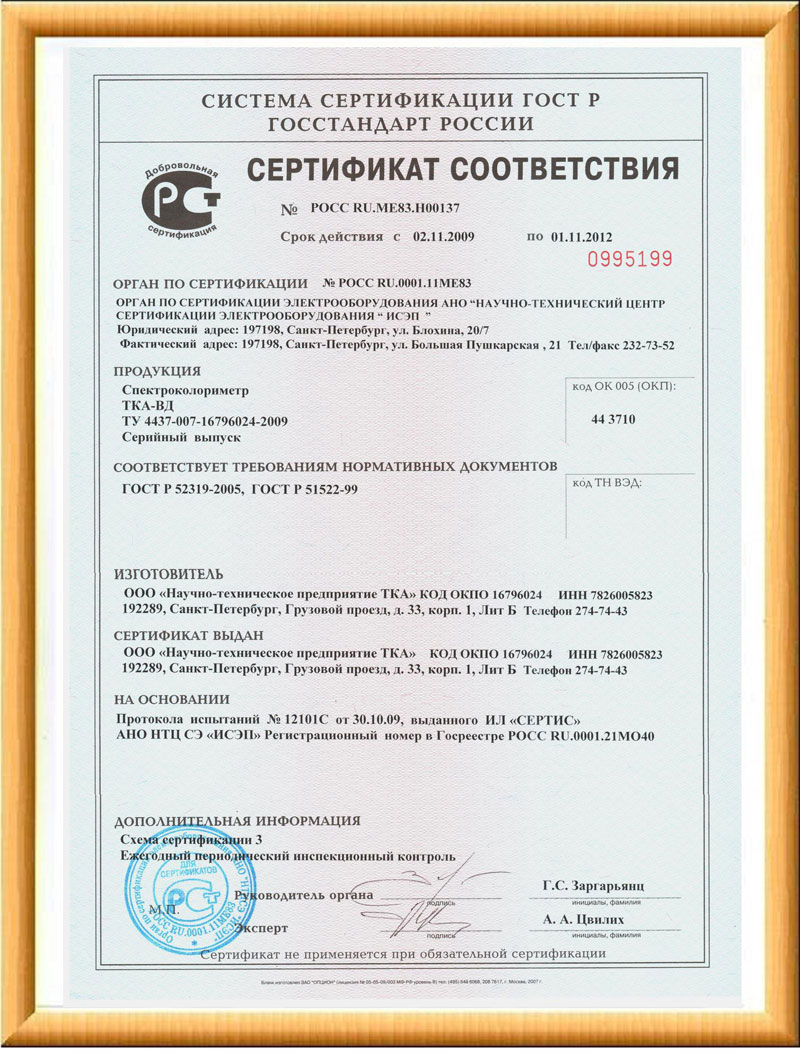

Внесён в Госреестр средств измерений. Вывод данных на ПК. Стоимость поверки уточняйте при запросе.

  • ТУ 4437-007-16796024-2009
  • № 44179-10 в Госреестре средств измерений РФ
  • Срок изготовления до 30 рабочих дней после оплаты.
  • KZ.02.03.06735-2015/44179-10 в Госреестре СИ Казахстана
  • Межповерочный интервал 1 год.
  • Прошивка: v. 12.1 (19.11.2015)
  • По запросу приборы проходят первичную поверку (согласовать сроки поставки и цену первичной поверки при оформлении заказа).
Категория:


Переключить валюту:

Распечатать:
image_pdfimage_print













      Описание

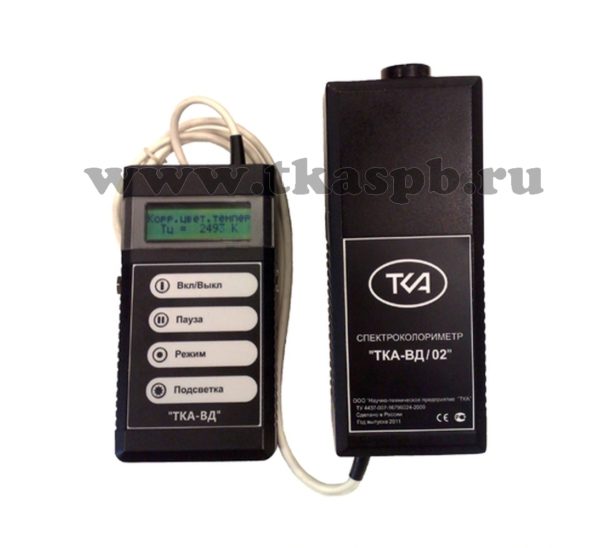

      Прибор состоит из одного 02 оптоэлектронного блока (входное окно с цилиндрической косинусной насадкой люксметра ø17) и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только в режиме освещённости, создаваемой нормально расположенными источникам. Оптоэлектронный блок представляет собой полихроматор: входное оптическое излучение, формируемое на входной щели, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

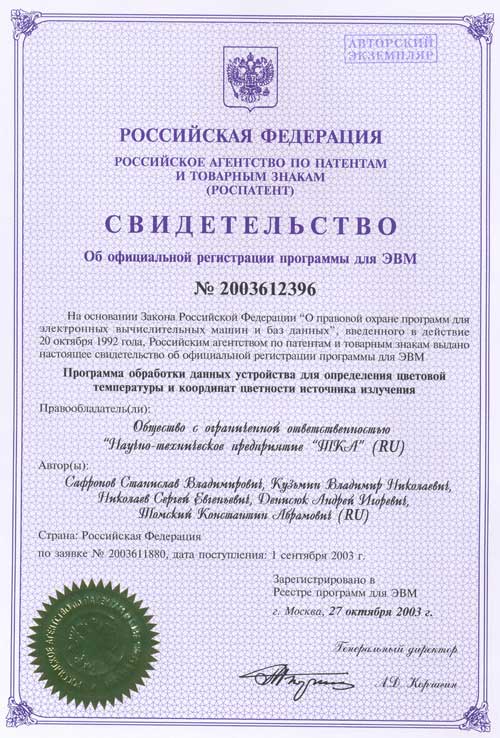

      В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и измерении точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

      Основные технические данные и характеристики прибора Спектроколориметр “ТКА-ВД” с одним 02 блоком

      Тип Прямой метод измерения
      Приёмник (для справки) Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
      Оптический диапазон (для справки) 390÷760 нм
      Количество точек опроса (для справки) 61
      Диапазоны измерения:
      Диапазоны показаний коррелированной цветовой температуры 1600 ÷ 16 000 К
      Диапазоны измерения координат цветности x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834

      u’ = 0,007 ÷ 0,623; v’ = 0,005 ÷ 0,595

      Пределы рабочей освещённости 10 ÷ 20 000 лк



      Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y
      – тепловых источников ±0,005
      – др. источников со сплошным спектром излучения ±0,02
      Предел допустимого значения основной относительной погрешности
      измерения коррелированной цветовой температуры, не более
      5,0 %

      Габаритные размеры прибора

      Дисплей (для справки) двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
      Резьбовое гнездо для крепления на штативе 1/4″
      Блок индикации и питания (не более) 165х85х35 мм
      Оптоэлектронный блок 02 (не более) 210х70х70 мм



      Масса прибора (не более) (без штатива) 1,5 кг
      Для питания приборов используется NiMH аккумуляторная батарея – типоразмер батареи «Крона» 8,4 В



      Прибор Спектроколориметр “ТКА-ВД” имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).
      Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой “Режим“:

      1 Отображение освещённости Е, лк и координат цветности (x, y) в системе МКО 31
      2 Отображение освещённости Е, лк и координат цветности (u’, v’) в системе МКО 76
      3 Отображение координат цвета X, Y, Z
      4 Отображение коррелированной цветовой температуры Тц, К

      Основные преимущества

      • Компактность и удобство в эксплуатации
      • Вывод информации на встроенный ЖКИ
      • Прямых отечественных аналогов нет
      • Определения значений в режиме реального времени
      • Собственная программа для связи с ПК
      • Малое энергопотребление
      • Простота и удобство в эксплуатации
      • На оптоэлектронном блоке расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе.

      Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и показаний цветовой температуры источников света с хорошей точностью подойдет наш Спектроколориметр ”ТКА-ВД”. Данный прибор Спектроколориметр ”ТКА-ВД”, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ”ТКА-ВД”, стоимость которого включает в себя поверку, пригодится для самых разных условий исследования, от бытовых до научных.

      Прибор предназначен для измерения координат цветности и расчета коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в плоскости освещённости, создаваемой нормально расположенными источниками.

      • Спектроколориметр “ТКА-ВД”/02 с одним 02 блоком
      • NiMH аккумуляторная батарея (8,4 В, типоразмер «Крона», 6F22)
      • Адаптер AC-220-S для зарядки аккумуляторной батареи
      • Кабель связи с ПК (USB A-B)
      • Носитель информации с программным обеспечением
      • Руководство по эксплуатации
      • Паспорт
      • Сумка для прибора
      • Транспортная тара

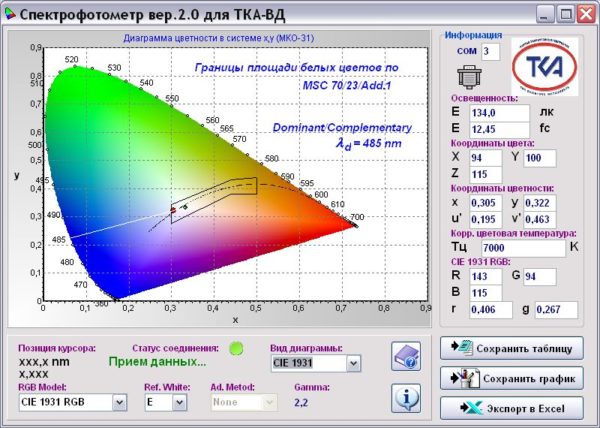

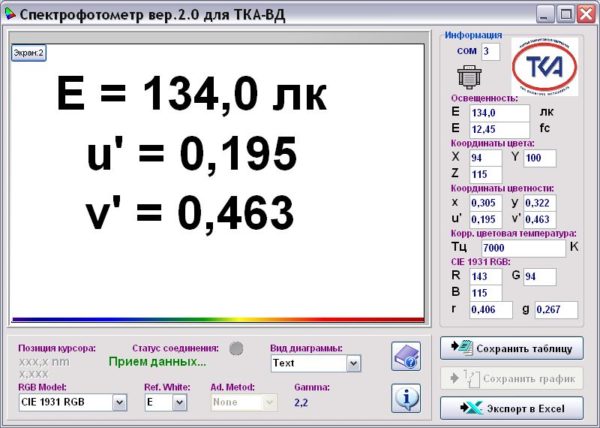

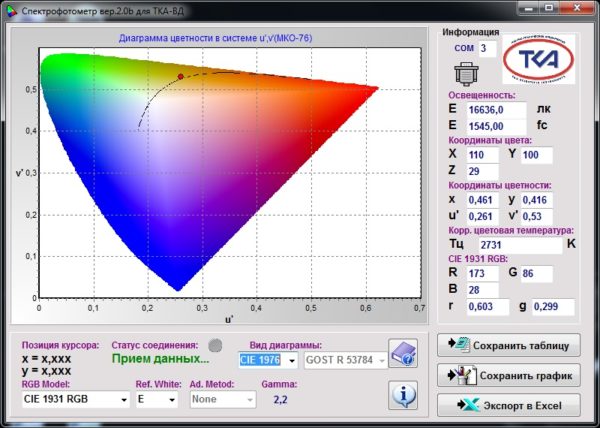

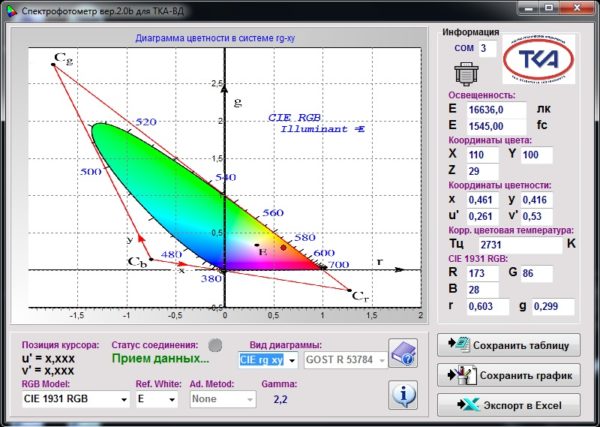

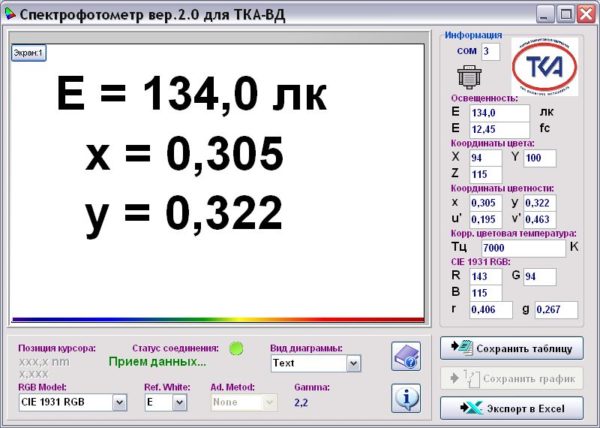

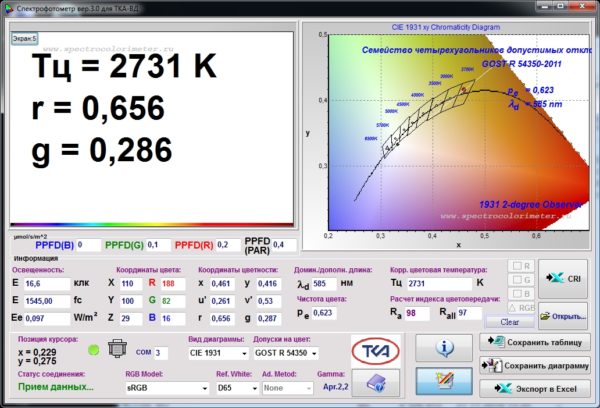

      Для приема данных необходимо использовать программу “Спектрофотометр” (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. Данные передаются только с прибора на компьютер. В комплект поставки входит кабель связи с ПК (USB кабель типа Am-Bm).
      Свободно распространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных и расчетных параметров на одном экране. Все полученные в ходе измерения фотометрические параметры осветительного прибора могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
      Системные требования:

      • IBM-совместимый компьютер;
      • операционная система /XP/Vista/Seven/10;
      • свободный USB-порт.

      Возможности программы Спектрофотометр:

      • чтение и отображение значений в реальном времени;
      • экспорт данных в MS Excel и файлы TXT, BMP;
      • автосканирование подключения прибора к ПК;
      • контроль ошибок получения данных.
