Спектрорадиометр ”ТКА-Спектр”

Спектрорадиометр ”ТКА-Спектр”

ЦЕНА:

ЦЕНА:

180 900 руб.

  • Товар в наличии
  • Поставляется с заводской калибровкой
  • Освещённость: от 10 до 20 000 лк в видимой области спектра
  • Яркость: от 10 до 20 000 кд/м²
  • Координаты цветности самосветящихся объектов
  • Коррелированная цветовая температура белых источников света
  • Индекс цветопередачи Ra, CRI и CQS
  • ФАР яркость / облучённость в диапазоне 400-700 нм
  • СПЭЯ / СПЭО в диапазоне 390-760 нм
  • Энергетическая яркость / освещённость в диапазоне 390-760 нм
  • Вывод информации на порт USB / Bluetooth
  • Карта памяти microSD (опция)
  • Цветной сенсорный экран 4,3 дюйма
  • Условия эксплуатации: от 0 до +40 °С
  • ТУ 26.51.53-005-16796024-2020


Переключить валюту:

Распечатать:
image_pdfimage_print













      Описание

      В корпус прибора встроен полихроматор: входное оптическое излучение, формируемое на входной щели, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения. Эффективная опорная плоскость измерений освещенности совпадает с передней плоскостью косинусной насадки. Поле зрения измерений яркости составляет 2,0°.

      Основные технические данные и характеристики



      Диапазон измерений освещённости в видимой области спектра 100 ÷ 150 000 лк
      Диапазон измерений яркости 10 ÷ 25 000 кд/м²
      Пределы допускаемой основной относительной погрешности измерения освещённости и яркости ± 10,0 %
      Диапазоны измерения координат цветности самосветящихся объектов x = 0,004 – 0,734

      y = 0,005 – 0,834

      Пределы допустимого значения абсолютной погрешности по шкале координат цветности x, y
      – источников со сплошным спектром
      – других источников
      ±0,005
      ±0,02
      Диапазон измерения коррелированной цветовой температуры белых источников света 2000 – 10000 К
      Пределы допустимого значения абсолютной погрешности измерения коррелированной цветовой температуры в диапазоне температур от 2000 до 10000 К (только для источников белого цвета) ± 250 К
      Диапазон измерений общего индекса цветопередачи Ra самосветящихся объектов 1,0 ÷ 100,0 %
      Пределы допустимого значения абсолютной погрешности измерения общего индекса цветопередачи Ra ± 1,0 %
      Спектральный диапазон 390÷760 нм
      Режим измерений /время экспозиции сигнала Единичный / 0,007 ÷ 4 сек
      Угол измерения 2° или 180° (насадка)
      Минимальный диаметр фотометрируемого участка 15 мм
      Диапазоны показаний:
      ФАР яркость в диапазоне 400 ÷ 700 нм
      ФАР облучённость в диапазоне 400 ÷ 700 нм
      Спектральная плотность энергетической яркости
      Спектральная плотность энергетической освещённости Энергетическая яркость непрерывного излучения
      Энергетическая освещённость непрерывного излучения
      0,1 ÷ 400 мкмоль/(м2·с·ср)
      1,0 ÷ 2000 мкмоль/(м2·с)
      1,0·10-3÷1,0 Вт/(ср·м2·нм)
      1,0·10-2+ ÷ 10,0 Вт/(м2·нм)
      1,0·10-3 ÷ 200 Вт/(м2·ср)
      1,0·10-2 ÷ 1000 Вт/м2

      Габаритные размеры прибора

      Габаритные размеры (не более) 250 х 100 х 80 мм
      Резьбовой разъём для крепления на штативе ОЭБ 1/4″
      Цветной сенсорный экран 4,3 дюйма
      Масса прибора (не более) 1,0 кг
      Ресурс аккумуляторной батареи 3,7В без подзарядки (не менее) 20 ч

      Вычисляемые параметры:
      Взвешенная энергетическая яркость синего света LB / опасности ожога LR
      Взвешенная энергетическая освещённость синего света EB / опасности ожога ER
      Координаты цветности в системе МКО 1964 (x,y) и МКО 1976 (u’, v’)
      Координаты в цветовом пространстве L*a*b* (светлота, тон, насыщенность, ΔE*ab)
      Доминантная длина волны λd
      Индексы цветопередачи самосветящихся объектов CRI, CQS и TM-30-18 в ПО
      Различие между яркостями в условиях сумеречного и дневного зрения S/P

      Существенные преимущества прибора Спектрорадиометра “ТКА-Спектр” перед аналогами

      • Компактность и удобство в эксплуатации
      • Цветной сенсорный экран 4,3 дюйма
      • Определения значений в режиме реального времени
      • Собственная программа для связи с ПК
      • Встроенный аккумулятор
      • Карта памяти microSD
      • Простота и удобство в эксплуатации
      • Фотометрическая гайка (резьба на 1/4 дюйма) для крепления на штативе

      Приборы предназначены для измерений освещенности или яркости, радиометрических (СПЭЯ, СПЭО) и колориметрических (координаты цветности, коррелированная цветовая температура, индексы цветопередачи) характеристик самосветящихся объектов в видимой области спектра с последующей обработкой, записью и распечаткой полученной информации в графическом и цифровом виде.

      Исследования спектрального состава по длинам волн электромагнитных излучений в видимой области спектра, нахождения спектральных характеристик излучателей и объектов, взаимодействовавших с излучением, а также для спектрального анализа и фотометрирования.

      Оперативный контроль при техническом обслуживание светотехнических приборов.

      Расчет квантовой эффективности (плотности фотосинтетического фотонного потока) в условиях интенсивной светокультуры. Контроль интенсивности освещения: измерение PPFD помогает регулировать интенсивность света, чтобы избежать недостаточного или избыточного освещения. Правильный уровень PPFD может значительно повысить урожайность растений.

      Температура окружающего воздуха от 0 до +40 °С
      Относительная влажность воздуха при +25 °С не более 98 %
      Диапазон атмосферного давления 80 ÷ 110 кПа

      В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне от 400 до 700 нм без привлечения каких-либо экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам световой мощности используем стандартное выражение (см. “Светотехнические измерения” М.Г. Козлов, К.А. Томский, с.37).

      Конструктивно спектрорадиометр выполнен в виде единого блока. На передней торцевой крышке корпуса расположен объектив, угол зрения 2 градуса (режим ЯРКОСТЬ).

      Дополнительно прибор комплектуется косинусным корректором. Апертура косинусного корректора составляет 180 градусов и позволяет исключить ряд проблем оптико-геометрического согласования (режим ОСВЕЩЁННОСТЬ). Прямые измерения в двух режимах.

      Благодаря тщательному отбору используемых функций и выводимых параметров удалось минимизировать количество всевозможных меню и экранов. Размер выводимых символов позволяет уверенно считывать показания прибора до одного метра.



      ФАР

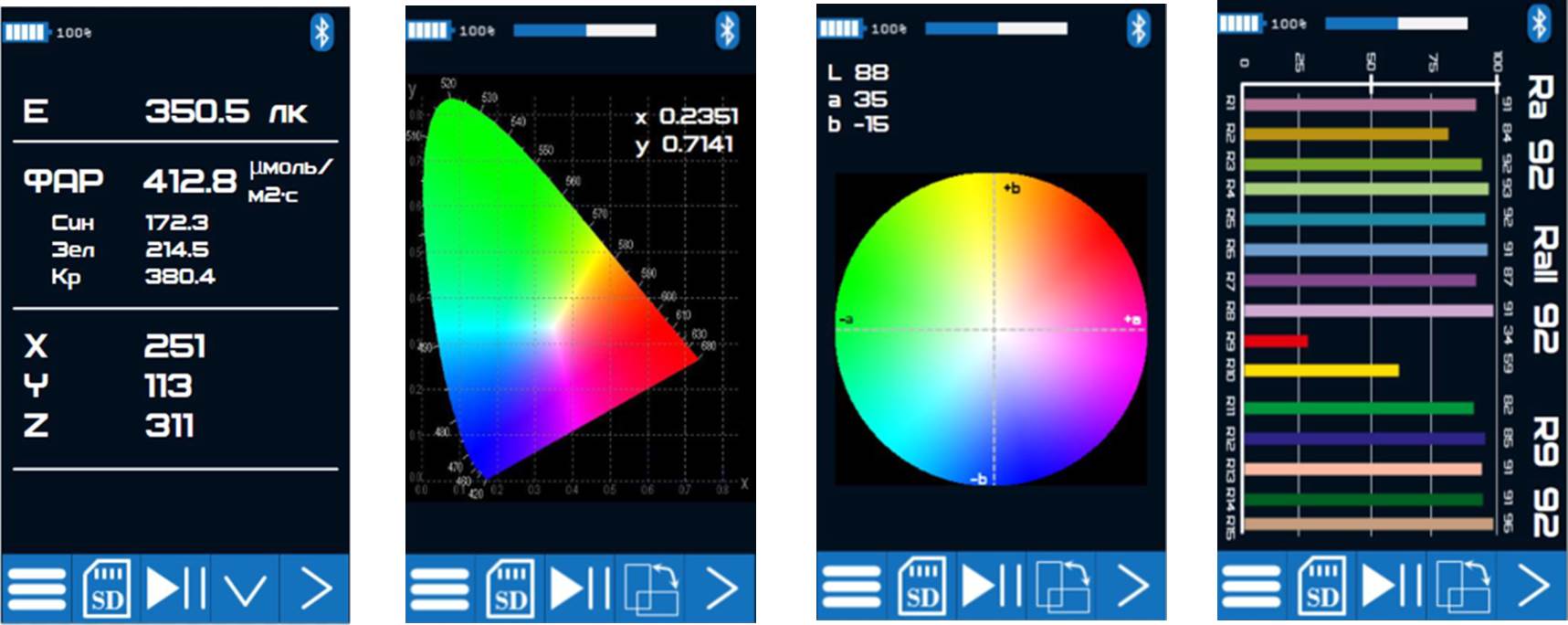

      Скриншоты из программы

      ”ТКА-Спектр” рабочие экраны

      Интерфейсная часть ПО (freeware) TKA_Spectr4 (@ M’ Windows) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.

      Таблица
      Скриншот из программы

      Главное окно ПО TKA_Spectr4

      Выбор режима измерения (яркость/освещенность) и соответствующих единиц осуществляется на стороне прибора. В программе отображаются данные в том режиме, которые выбраны в приборе.

      Для ФАР измерений возможен выбор единиц измерения из выпадающего списка.
      На вкладке «Цветовые диаграммы» координаты цвета и цветности отображаются в выбранной цветовой системе вне зависимости от той, что выбрана в приборе.

      На вкладке «Цветопередача» можно измерить и посмотреть индексы цветопередачи CRI, CQS и TM-30. Также данные можно сохранить в текстовом формате. Сохраняются данные выбранного индекса (отдельно CRI, CQS и TM-30).



      • Спектрорадиометр “ТКА-Спектр”
      • Косинусная насадка
      • Адаптер питания с USB выходом
      • Кабель (USB2.0 Am / USB Type-C) для передачи данных и зарядки аккумулятора
      • Носитель информации с программным обеспечением (USB-флеш-накопитель)
      • Руководство по эксплуатации
      • Паспорт
      • Кейс для транспортировки и хранения
      • Транспортная тара
