Спектрорадиометр ”ТКА-Спектр”

Спектрорадиометр ”ТКА-Спектр”

ЦЕНА:

ЦЕНА:

150600 руб.

ТУ 26.51.53-005-16796024-2020.

  • Спектрорадиометр ”ТКА-Спектр”
  • Косинусный корректор
  • Адаптер питания с USB выходом
  • Кабель связи с ПК
  • Носитель информации с программным обеспечением
  • Руководство по эксплуатации
  • Паспорт
  • Пластмассовый кейс
  • Транспортная тара

СПЭЯ [Вт/(м2·ср· нм)] или СПЭО [Вт/(м2·нм)] в диапазоне 390-760 нм,
координаты цветности
МКО 1931, 1964, 1976 г.г.,
коррелированная цветовая температура [K],
индексы цветопередачи
Ra, CRI и CQS,
энергетическая яркость [Вт/м²] или энергетическая освещённость [Вт/м²] в диапазоне 390-760 нм,
ФАР яркость [мкмоль/(м2·ср·с)] или ФАР облучённость [мкмоль/(м2·с) ] в диапазоне 400-700 нм,
яркость [кд/м²] или освещенность [лк].
Цветной сенсорный экран 4,3 дюйма. USB / Bluetooth. Встроенный аккумулятор 3,7 В.
Заводская калибровка.

Категория:


Переключить валюту:

Распечатать:
image_pdfimage_print













      Описание

      Комплектация прибора

      • Спектрорадиометр ”ТКА-Спектр”
      • Косинусный корректор
      • Адаптер питания с USB выходом
      • Кабель связи с ПК
      • Носитель информации с программным обеспечением
      • Руководство по эксплуатации
      • Паспорт
      • Пластмассовый кейс
      • Транспортная тара

      Основные технические характеристики

      Режим измерений Непрерывный/Пауза
      Спектральный диапазон, нм 390 ÷ 760
      Разрешение / дискретность, нм (не более) 10 / 0,4
      Диапазоны измерения:
      спектральная плотность энергетической яркости, Вт/(ср·м2·нм)
      спектральная плотность энергетической освещённости, Вт/(м2·нм)
      координаты цветности x, y в системе МКО 1931общий индекс цветопередачи Ra самосветящихся объектов
      10·10-5÷ 1,0
      10·10-6+ ÷ 0,5
      x = 0,004 ÷ 0,734;
      y = 0,005 ÷ 0,834
      1,0 ÷ 100,0
      Пределы допускаемого значения относительной погрешности
      измерения СПЭЯ (или СПЭО), %
      ±10,0
      Пределы допускаемой абсолютной погрешности измерения по шкале координат цветности, абс. ед., для самосветящихся объектов ±0,020
      Пределы допускаемой абсолютной погрешности измерения коррелированной цветовой в диапазоне температур (только для источников белого цвета):
      • от 2 000 К до 2 300 К
      • более 2 300 К до 3 300 К
      • более 3 300 К до 5 100 К
      • более 5 100 К до 7 200 К
      • более 7 200 К до 10 000 К
      ±50
      ±100
      ±200
      ±500
      ±1000
      Пределы допускаемой абсолютной погрешности измерения
      общего индекса цветопередачи самосветящихся объектов ΔRa
      ±3,0
      Пределы дополнительной относительной погрешности
      спектрорадиометра при измерении энергетических величин, за счет
      изменения чувствительности фотодиодной линейки при изменении
      температуры воздуха на каждые 10 °С в диапазоне от 0 до +40 °С, %
      ±1,0
      Диапазоны показаний:
      яркость непрерывного излучения, кд/м2
      освещённость непрерывного излучения, лк
      энергетическая яркость непрерывного излучения, Вт/(м2·ср)
      энергетическая освещённость непрерывного излучения, Вт/м2
      коррелированная цветовая температура, К
      ФАР яркость в диапазоне 400 ÷ 700 нм, мкмоль/(м2·с·ср)
      ФАР облучённость в диапазоне 400 ÷ 700 нм, мкмоль/(м2·с)
      0,1 ÷ 60 000
      1 ÷ 200 000
      1·10-4 ÷ 1000
      1·10-4 ÷ 2000
      1 600 ÷ 16 000
      0,01 ÷ 500
      0,1 ÷ 2000
      Вычисляемые параметры:
      взвешенная энергетическая яркость в диапазоне 390 ÷ 760 нм, Вт/(м2·ср)
      взвешенная энергетическая освещённость в диапазоне 390 ÷ 760 нм, Вт/м2
      координаты цвета в системах МКО
      координаты цветности в системах МКО
      доминантная длина волны λс, нм
      индексы цветопередачи самосветящихся объектов
      различие между яркостями в условиях сумеречного и дневного зрения
      цветовое различие с произвольным эталонным источником
      синего света LB, опасности ожога LR
      синего света EB, опасности ожога ER
      1931 XYZ и 1964 XYZ
      1964 XYZ, 1976 u’v’ и 1976 L*a*b*CRI и CQS
      S/P
      ΔE*ab
      Приёмник Полихроматор, 1024-пиксельная линейка кремниевых фотоэлементов
      Минимальный диаметр фотометрируемого участка, мм 15
      Время экспозиции сигнала, с 0,007 ÷ 4
      Время измерения, с, не более 10
      Максимальная выходная мощность Bluetooth, класс 2, мВт 2,5
      Максимальный объём поддерживаемых micro SD, Гбайт 2,0
      Время непрерывной работы спектрорадиометра, ч, не менее 8
      Срок службы спектрорадиометра, лет 7

      Механические данные прибора

      • Температура окружающего воздуха: от 0 до +40 °C
      • Масса прибора с источником питания: не более 1,0 кг
      • Габаритные размеры: не более 250(L) х 100(B) х 80(H) мм
      • Интерфейс: USB / Bluetooth
      • Источник питания: встроенный аккумулятор 3,7 В

      На нижней стороне прибора расположено резьбовое гнездо (1/4″) для крепления на штативе



      Приборы предназначены для измерений радиометрических (СПЭЯ, СПЭО) и колориметрических (координаты цветности, коррелированная цветовая температура, индексы цветопередачи) характеристик самосветящихся объектов в видимой области спектра с последующей обработкой, записью и распечаткой полученной информации в графическом и цифровом виде.

      Прибор рекомендован при исследованиях на этапе конструирования новых светодиодных тепличных фитоламп и при оценке энергоэффективности осветительного прибора в процессе эксплуатации.

      В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне от 400 до 700 нм без привлечения каких-либо экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам световой мощности используем стандартное выражение (см. “Светотехнические измерения” М.Г. Козлов, К.А. Томский, с.37).

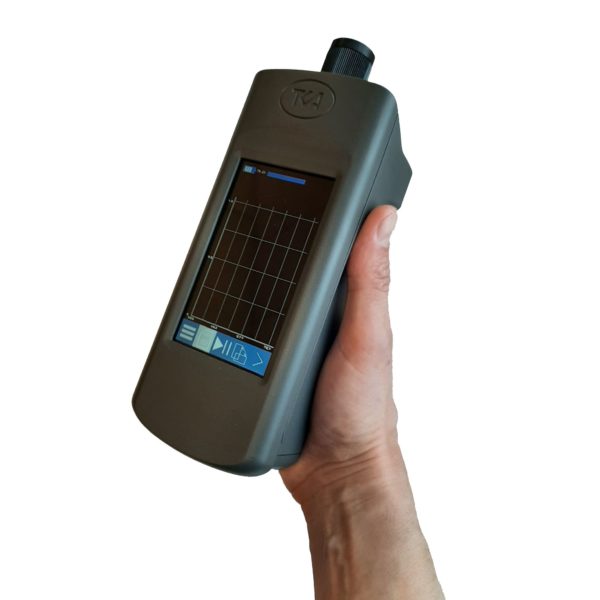

      Конструктивно спектрорадиометр выполнен в виде единого блока. На передней торцевой крышке корпуса расположен объектив, угол зрения 2 градуса (режим ЯРКОСТЬ).

      Дополнительно прибор комплектуется косинусным корректором. Апертура косинусного корректора составляет 180 градусов и позволяет исключить ряд проблем оптико-геометрического согласования (режим ОСВЕЩЁННОСТЬ). Прямые измерения в двух режимах.

      Благодаря тщательному отбору используемых функций и выводимых параметров удалось минимизировать количество всевозможных меню и экранов. Размер выводимых символов позволяет уверенно считывать показания прибора до одного метра.



      ”ТКА-Спектр” рабочие экраны

      Интерфейсная часть ПО (freeware) TKA_Spectr4 (@ M’ Windows) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.

      Главное окно ПО TKA_Spectr4
